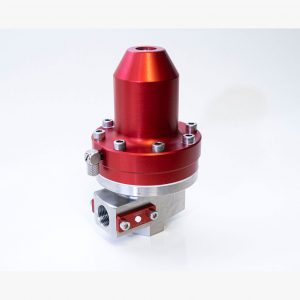

Ringleitungsdruckregler RDR

Modularer Ringleitungsdruckregler mit Funktion des Vordruckreglers

Ringleitungsdruckregler RDR

Modularer Ringleitungsdruckregler mit Funktion des Vordruckreglers

Ringleitungsdruckregler/Membrandruckregler/Vordruckregler

für Lacksysteme u.a. in der Automobilbranche, Dosier- und Materialversorgungssysteme.



Vorteile und Funktionen:

  • Nachhaltiger Konstruktionsaufbau (gleiches Ober- und Unterteil für alle RDR und RKR Varationen)
  • Kompakte Bauformen für manuelle/federbetätigte und pneumatische Varianten
  • Kompatibel mit allen konischen dichtenden Verschraubungen in der Lackierbranche
  • Chemikalienbeständiger Keramik Dichtsitz erhältich (bedenkenloser Einsatz mit High Solid Lacken)
  • Kompatibel mit Schneidringverschraubungen, Eco-Tube Verschraubungen der Gewindegröße G3.8f und G1.2f
  • Flexible Einbaumöglichkeiten aufgrund wählbarer Materialflussrichtung (Eingang seitlich, Eingang unten)
  • Variabler Anbau von Zubehör (Manometeranschluss, Drucksensor)
  • Adaptierungsmöglichkeiten am Materialeingang und -ausgang von G3.8f auf G1.4c, G3.8c, G1.2f
  • Leckageanschluss als optische Kontrolle bei Fehlfunktion



Spezifikationen:

  • Membrandruckregler/Vordruckregler
  • Für dein Einsatz in EX-Bereichen geeignet
  • Manuell/federbetätigt oder pneumatisch 1:3
  • Pneumatische Dosierung für den Einbau in Materialflussleitungen z.B. Ringleitungen
  • Drei Dichtsätze wählbar (O-Ring, Keramik, Kunststoff)
  • Je nach Anlagentyp kann der am besten geeignete Dichtsatz für die gewünschte Funktion gewählt werden
  • Wählbare Kugelgröße (Ø 6,35 / Ø 8) je nach Durchfluss



Komplettlösungen aus einer Hand

Wir freuen uns auf Ihre Anforderung.


Ich habe die Datenschutzerklärung zur Kenntnis genommen. Ich stimme zu, dass meine Angaben und Daten zur Beantwortung meiner Anfrage elektronisch erhoben und gespeichert werden. Hinweis: Sie können Ihre Einwilligung jederzeit für die Zukunft per E-Mail an mail@asis-gmbh.de widerrufen.

* Diese Felder sind erforderlich.

Neuer Produktkatalog

Alle Produkte, alle Ersatzteile, alle Werkzeuge

Für den gesamten Prozessstrang in der Oberflächentechnik bieten wir eigene Produkte, die bereits in zahlreichen Projekten von uns oder anderen Unternehmen verwendet wurden.

Technische Daten

Oberteiltyp manuell/federbetätigt
Größe/Bauraum ohne Anschlussverschraubungen
ØA: 80mm, H: 136mm
Gewicht Oberteil
550g
Eingangsdruck (ca.)
8 bar | 16 bar | 20 bar
Ausgangsdruck (ca.)
0-4 bar | 1-10 bar | 1-16 bar
Oberteiltyp pneumatisch
Größe/Bauraum ohne Anschlussverschraubungen
ØA: 110mm, H: 75mm
Gewicht Oberteil
600g
Eingangsdruck (ca.)
bis 24 bar
Ausgangsdruck (ca.)
1-18 bar
Betriebsdruck Luft
ca. 0-6 bar
Temperaturbereich
10°C bis 40°C
Medienberührte Teile Luft
Aluminium / Aluminium eloxiert, Messing vernickelt, PTFE, POM
Medienberührte Teile Medien
Edelstahl, FFKM, Keramik, PEEK
Kugelgrößen
Ø 6,35 / Ø 8
Verfügbare Dichtsätze
Keramik, Kunststoff, O-Ring
Materialanschlüsse wählbar/konfigurierbar
Anschlussrichtung wählbar
Materialeingang G3.8f
seitlich, unten
Materialausgang G3.8f
seitlich
Sonstige Anschlüsse
Regelluft
G1/8“ (Gewindelänge: 6mm) - 6x4
Material-Sperre
M5 (Gewindelänge: 5mm) - 6x4
